Устройство и обслуживание ременного привода ГРМ ВАЗ 2107

Установив вместо цепного привода ГРМ ременную передачу, инженеры ВАЗ уменьшили металлоёмкость двигателя и снизили его шумность. Вместе с тем, появилась необходимость в периодической замене ремня газораспределительного механизма, который пришёл на смену более надёжной и долговечной двухрядной цепи. Эта процедура не занимает много времени и вполне по силам начинающим автолюбителям, которые приняли решение самостоятельно заменить ремень ГРМ на отечественной «классике» ВАЗ 2107.

Устройство и особенности ременного привода ГРМ автомобиля ВАЗ 2107

Производство 8-клапанного 1.3-литрового силового агрегата ВАЗ с ремнём вместо цепи ГРМ началось в 1979 году. Изначально ДВС ВАЗ 2105 выпускался с индексом 21011 и предназначался для одноимённой модели «Жигулей», но впоследствии устанавливался и на другие тольяттинские автомобили — седан ВАЗ 2107 и универсал ВАЗ 2104. Решение установить ременную передачу вместо цепного привода ГРМ было вызвано повышенным шумом последнего. И так не самый тихий двигатель начинал ещё больше шуметь по мере износа деталей механизма. Модернизация сделала силовой агрегат более современным, однако взамен потребовала повышенного внимания к состоянию отдельных элементов конструкции.

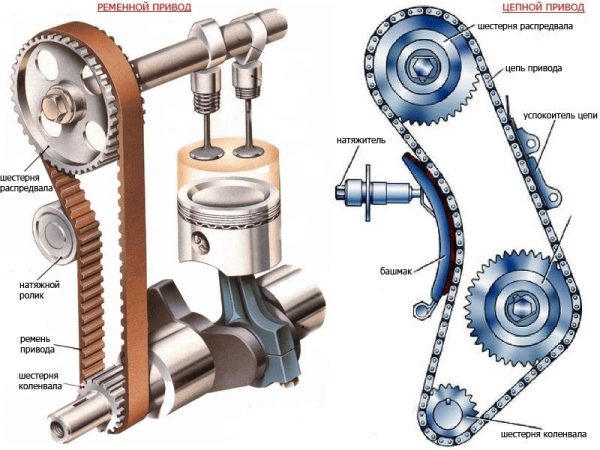

Цепной и ременный привод ГРМ

Ременный привод ГРМ имеет преимущество в сниженной металлоёмкости и более тихой работе, но проигрывает цепной передаче по надёжности

Функции, которые прежде выполняла цепь, возложили на ременную передачу. Благодаря ей приводится в движение:

  • распредвал, посредством которого регулируются моменты открытия и закрытия клапанов. Для передачи крутящего момента от коленвала используется зубчатый ремень и пара таких же шкивов. Один цикл работы четырёхтактного ДВС осуществляется за два оборота коленвала. Поскольку при этом каждый клапан необходимо открыть всего один раз, то частота оборотов распределительного вала должна быть в 2 раза ниже. Это достигается использованием зубчатых шкивов с передаточным числом 2:1;
  • вал привода вспомогательных агрегатов (на гаражном сленге «поросёнок»), который передаёт вращение на маслонасос и распределитель зажигания карбюраторных двигателей, а также обеспечивает работу бензонасоса.
Схема ГРМ ВАЗ 2105

При разработке конструкции ременного привода ГРМ инженеры ВАЗ использовали опыт разработчиков автомобилей FORD

Поперечные зубья на деталях привода ГРМ исключают проскальзывание резинового элемента конструкции и обеспечивают синхронную работу кривошипно-шатунного и газораспределительного механизмов. Вместе с тем, в процессе эксплуатации ремень растягивается, поэтому чтобы предотвратить его перескакивание на зубьях шкива привод снабдили узлом автоматического натяжения.

Для того чтобы при обрыве ремня не повредились детали кривошипно-шатунного и газораспределительного механизмов, поршня «ременного» двигателя ВАЗ снабдили специальными проточками, которые водители нередко называют цековками или циклёвками. После рассинхронизации вращения коленчатого и распределительного валов углубления в поршне исключают его удар по открытому клапану. Благодаря этой небольшой хитрости восстановить работоспособность силового агрегата можно менее чем за час — достаточно выставить механизм по меткам и заменить повреждённую деталь.

Взаимозаменяемость ремней ГРМ ВАЗ

Прообразом «ременного» двигателя ВАЗ послужил силовой агрегат OHC, который устанавливался на легковой FORD Pinto. Его механизм газораспределения приводил в движение зубчатый ремень со стекловолоконным армированием, который имел 122 зуба. Благодаря тому, что ремень ВАЗ 2105 имеет ровно столько же зубцов и аналогичные габариты, отдельные владельцы отечественной «классики» имели альтернативу ремням российского производства. Конечно же, подобная возможность выпадала единицам — во времена тотального дефицита приходилось довольствоваться менее надёжной продукцией завода «Балаковрезинотехника». Изначально на двигателе ставились только ремни от БРТ, однако чуть позже на конвейеры Волжского завода начали поставлять более прочные ремни компании Gates, которая является мировым лидером в этом сегменте рынка.

Ремень ГРМ Bosch

Сегодня в торговой сети можно найти ремень привода ГРМ ВАЗ 2105 не только отечественных, но и известных мировых производителей

Сегодня владелец ВАЗ 2107 имеет огромный выбор запасных частей, в том числе и для ременного привода механизма газораспределения. При покупке необходимо иметь в виду, что к силовому агрегату ВАЗ 2105 подходят зубчатые ремни с каталожным номером 2105–1006040 (в другом написании 21051006040). Выше уже говорилось, что одними из лучших считаются резинотехнические изделия производства Gates и Bosch. Не менее качественной является и продукция таки гигантов мировой индустрии, как Contitech, Kraft, Hanse, GoodYear и Wego. Более дешёвые предложения отечественного Luzar вызывают больше всего нареканий, невзирая на то, что представлены они в торговой сети не так широко, как лидеры рынка.

От себя могу добавить, что владельцы «семёрок» могут использовать штатный ремень ГРМ от автомобилей марки FORD. На «пятёрочный» мотор подходят ремни от двигателей OHC автомобилей Pinto, Capri, Scorpio, Sierra и Taunus 1984 и более позднего года выпуска. Учтите, что до 1984 г. 122-зубцовый ремень устанавливали исключительно на силовые агрегаты объёмом 1800 см3 и 2000 см3. Приводной элемент более слабых 1.3 и 1.6-кубовых силовых агрегатов был более коротким и имел 119 зубьев.

Механизм натяжения

Для того чтобы ремень газораспределительного механизма ВАЗ 2107 был постоянно натянут, используется простейшая (можно даже сказать примитивная), но вместе с тем чрезвычайно эффективная и надёжная конструкция. Её основу составляет фигурная металлическая пластина (здесь и далее — рычаг натяжителя), на которой установлен гладкий ролик с запрессованным подшипником качения. В пластинчатом основании есть отверстие и прорезь для подвижного крепления рычага к блоку цилиндров. Давление на ремень осуществляется благодаря мощной стальной пружине, которая одним своим концом соединяется с кронштейном на поворотной пластине, а другим жёстко крепится к ввёрнутому в блок цилиндров болту.

Натяжной ролик

Натяжной ролик от ВАЗовской классики подходит и для более поздних, переднеприводных моделей ВАЗ 2108, ВАЗ 2109 и их модификаций

В процессе эксплуатации изнашивается как поверхность, которой ролик контактирует с резиновым ремнём, так и подшипник. По этой причине при замене ремня ГРМ следует обязательно проверить состояние натяжного узла. Если ролик находится в хорошем состоянии, то подшипник промывают, после чего закладывают свежую порцию смазки. При малейшем подозрении вращающийся элемент конструкции следует заменить. К слову, некоторые водители предпочитают устанавливать новый ролик одновременно с заменой ремня, не дожидаясь, пока его подшипник не выйдет из строя. Надо сказать, что сегодня стоимость этой детали составляет от 400 до 600 рублей, поэтому их действия можно считать вполне целесообразными.

Замена ремня ГРМ на ВАЗ 2107

Производитель декларирует необходимость проводить регламентные работы по замене ремня привода газораспределительного механизма через каждые 60 000 км. В то же время отзывы реальных владельцев «ременных» ВАЗ с классической компоновкой говорят о необходимости такой замены порой и сразу же после 30-ти тысяч, аргументируя это появлением трещин и разрывов на поверхности ремня. И, надо сказать, подобные утверждения небезосновательны — всё зависит от качества. Резинотехнические изделия российского производства долговечностью не отличаются, поэтому их рекомендуется менять гораздо раньше — уже после 40 тыс. км. В противном случае риск застрять в дороге с неработающим двигателем возрастает в разы. Если же говорить о продукции известных зарубежных брендов, то практика показала, что они легко отрабатывают положенный термин и даже после этого находятся в нормальном рабочем состоянии. И всё же дожидаться, пока привод ГРМ выйдет из строя не стоит. Безотлагательно заменить ремень следует в таких случаях:

  • при достижении установленного производителем порогового значения пробега (после 60000 км);
  • если при осмотре выявлены трещины, расслоение резины, надрывы и прочие дефекты;
  • при чрезмерном растяжении;
  • если проводился капитальный или крупный ремонт двигателя.

Регламентные работы лучше всего проводить на подъёмнике или со смотровой ямы. Приступая к замене, необходимо подготовить:

  • ремень ГРМ хорошего качества;
  • ролик натяжителя;
  • отвёртка;
  • вороток;
  • набор рожковых ключей и головок (в частности, понадобятся инструменты на 10 мм, 13 мм, 17 мм и 30 мм).

Кроме этого, необходимо иметь щётку по металлу и ветошь, которыми можно будет очистить загрязнённые детали привода.

Как снять изношенный ремень

Прежде всего, необходимо отключить и снять с автомобиля аккумулятор, а затем демонтировать приводной ремень генератора. Воспользовавшись насаженной на удлинитель торцовой головкой «на 17», отворачивают гайку, которая фиксирует электрический агрегат, и сдвигают его в сторону блока цилиндров. После того как ремень будет ослаблен, его снимают со шкивов практически без усилий.

Снятие генератора

Фиксацию генератора в нужном положении обеспечивает кронштейн с длинным пазом и гайка под ключ «на 17»

Кожух защиты привода механизма газораспределения имеет три составные части, поэтому его демонтируют в несколько этапов. Сначала, воспользовавшись ключом «на 10», снимают верхнюю часть кожуха. Она удерживается болтом в передней части клапанной крышки. Средняя и нижняя секция защитного короба крепится к блоку цилиндров — их демонтаж также не требует особых усилий. Получив доступ к деталям привода ГРМ, можно приступать к замене изношенных деталей.

Для снятия старого ремня, торцовым ключом «на 13» ослабляют болт крепления рычага натяжителя — он находится напротив прорези в его пластине. Далее, ключом «на 30» ролик необходимо провернуть — это ослабит натяжение зубчатого ремня и позволит сдвинуть его со шкивом, а затем и вовсе извлечь из моторного отсека. Во время замены постарайтесь не двигать с места вал привода вспомогательных агрегатов, иначе будет полностью разрегулировано зажигание.

Крышка привода ГРМ ВАЗ 2105

Кожух привода ГРМ ВАЗ 2105 состоит из трёх отдельных частей. На фото представлена верхняя крышка, которая защищает от загрязнения шкив рспределительного вала

Из собственного опыта могу порекомендовать ещё перед демонтажом старого ремня провернуть коленвал, чтобы механизм установился по меткам. После этого снимите крышку трамблёра (распределителя зажигания) и посмотрите, на какой цилиндр указывает его бегунок — на 1-й или 4-й. При обратной сборке это значительно упростит запуск двигателя, поскольку не надо будет определять, в каком из этих цилиндров происходит такт сжатия топливной смеси.

Метки на коленчатом валу

Синхронное вращение обоих валов будет обеспечено только тогда, когда они изначально будут правильно установлены. В качестве отправной точки разработчики ДВС выбирают момент окончания такта сжатия в первом цилиндре. При этом поршень должен находиться в так называемой верхней мёртвой точке (ВМТ). На первых ДВС этот момент определялся по щупу, опущенному в камеру сгорания — он позволял тактильно ощутить местоположение поршня при проворачивании коленвала. Сегодня установить коленвал в правильное положение намного проще — производители делают метку на его шкиве и наносят отметины на чугунном блоке цилиндров.

Метка на коленвалу

Метку на шкиве коленчатого вала необходимо совместить с самой длинной отметиной на блоке цилиндров

Во время замены ремня коленчатый вал проворачивают до тех пор, пока отметина на его шкиве не установится напротив наиболее длинной черты на блоке цилиндров. К слову, это касается не только двигателей ВАЗ 2105, но и любого другого силового агрегата ВАЗовской «классики».

Установку меток привода ГРМ необходимо отличать от работ по регулировке момента зажигания. В последнем случае коленвал устанавливается так, чтобы поршень немного не доходил до ВМТ. Несколько градусов опережения нужны для более раннего зажигания, которое позволяет своевременно поджигать топливную смесь. Правильно определить этот момент позволяют две другие отметины на блоке цилиндров. Совмещение метки на шкиве с самой короткой чёрточкой (она находится посередине), даст опережение в 5 градусов, в то время как крайняя (средней длины) позволит установить самое раннее зажигание — за 10 градусов до ВМТ.

Совмещение меток распределительного вала

Силовой агрегат ВАЗ 2105 с ременной передачей отличается от двигателей 2101, 2103 и 2106 тем, что метка на зубчатом колесе распредвала выполняется тонкой риской, а не точкой, как это можно видеть на звёздочках упомянутых моторов. Ответная чёрточка сделана в виде тонкого прилива на алюминиевой крышке распредвала, рядом с отверстием для крепления защитного кожуха ременной передачи. Чтобы установить отметины одну напротив другой, распредвал проворачивают, удерживая ключом за болт крепления зубчатого колеса либо вращая сам шкив руками.

Метка на распределительном валу

Риска на зубчатом колесе распределительного вала должна находиться точно напротив прилива на дюралюминиевой крышке

Разрезная шестерня распредвала

В процессе эксплуатации изготовленный из резины ремень привода ГРМ необратимо вытягивается. Чтобы компенсировать его ослабление и избежать перескакивание на зубьях шкивов, производители рекомендуют проводить натяжение ремня не реже одного раза в 15 тыс. км пробега. Но изменение линейных характеристик одного из элементов привода имеет и ещё одно негативное последствие — оно вызывает угловое смещение распределительного вала, вследствие которого происходит сдвиг фаз газораспределения.

При значительном удлинении выставить механизм по меткам удаётся поворотом верхнего шкива на один зуб. В случае когда при перебросе ремня происходит смещение меток в другую сторону, можно воспользоваться разрезной шестернёй (шкивом) распредвала. Её ступицу можно проворачивать относительно венца, благодаря чему положение распределительного вала относительно коленчатого можно изменять без ослабления ремня. При этом шаг калибровки может составлять десятые доли градуса.

Разрезная шестерня ГРМ

Разрезная шестерня распредвала позволяет выполнить точную настройку фаз газораспределения без снятия ремня

Разрезной шкив можно сделать своими руками, правда, для этого придётся купить ещё одно такое же зубчатое колесо и воспользоваться помощью токаря. Подробно рассмотреть процесс изготовления модернизированной детали можно на представленном ниже видео.

Видео: изготовление разрезной шестерни ГРМ ВАЗ 2105 своими руками

Регулировка натяжения

Совместив метки, аккуратно устанавливают запасной ремень. После этого можна приступать к регилировке его натяжения. И вот здесь производитель максимально упростил механикам жизнь. Достаточно проворачивать коленчатый вал на несколько оборотов по часовой стрелке, чтобы стальная пружина создала нужное усилие натяжения автоматически. Перед окончательной фиксацией ролика требуется ещё раз проверить совпадение меток. При их смещении процесс установки привода повторяют и после успешного завершения проверки натяжитель зажимают ключом «на 13».

Натяжение ремня

Фиксацию ролика в натянутом положении обеспечивает болт, на который указывает стрелка

Всё, что осталось — это проверить, находится ли ротор трамблёра в положении 1-го цилиндра и попробовать запустить мотор. Если сделать это не удалось, то распределитель зажигания необходимо приподнять, проворачивая его вал, чтобы бегунок находился напротив контакта 4-го цилиндра.

Видео: особенности замены приводного ремня механизма газораспределения

Как вы смогли убедиться, замена ремня на ВАЗ 2107 не отличается высокой сложностью и может выполняться даже начинающим водителем. От верного расположения меток и правильного натяжения ремня зависит мощность, надёжность и экономичность автомобиля, поэтому следует проявить максимальное внимание и аккуратность в работе. Только в таком случае можно рассчитывать на то, что двигатель не подведёт в дальней дороге и машина всегда будет возвращаться в родной гараж своим ходом.
